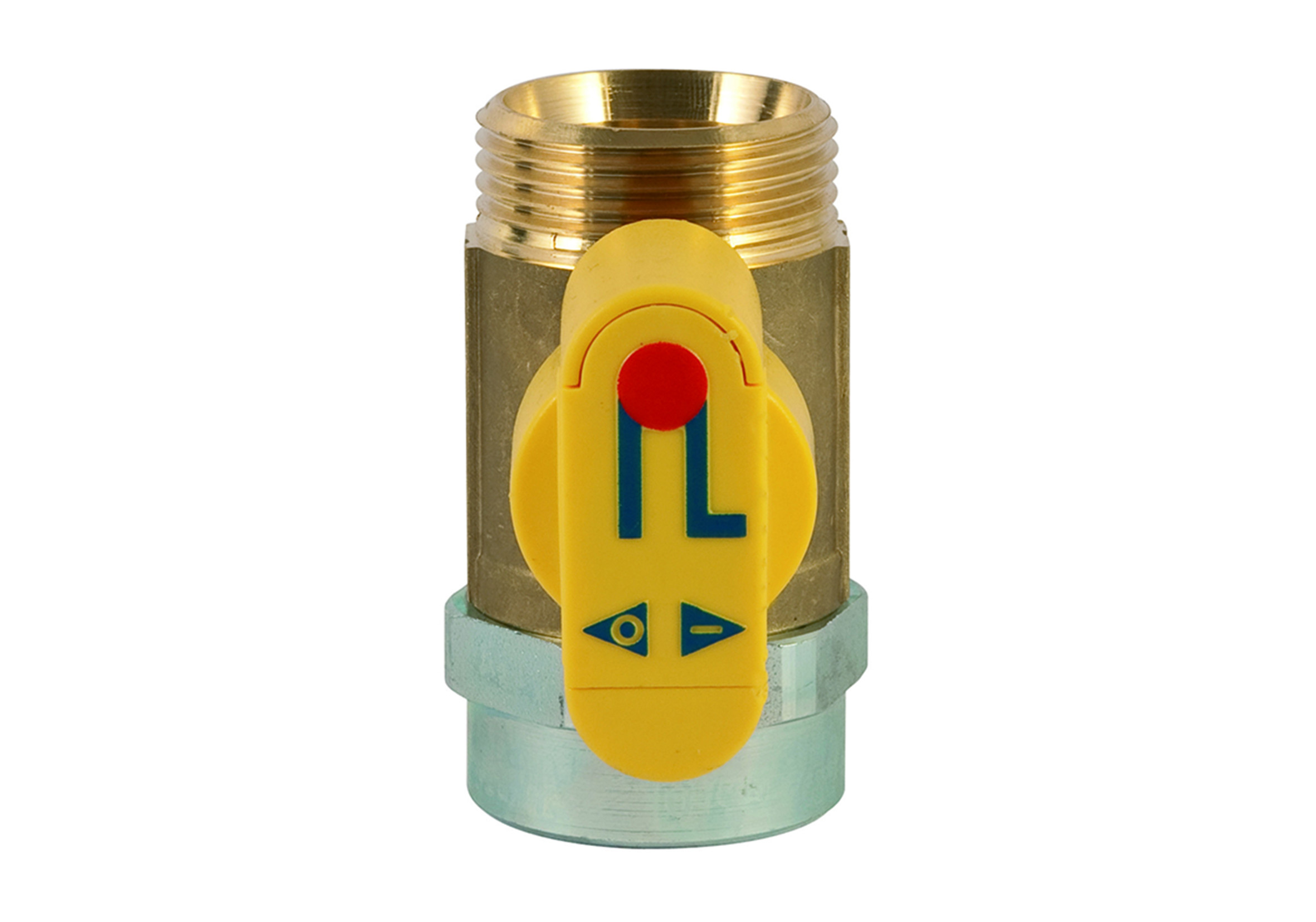

5F00.N7
VALVOLA DIRITTA CON PRESA DI PRESSIONE SEDE CONICA PER ART. 5G00.I5
| Codice | Tipo | Misura | Pz. sacchetto | Pz. scatola |
|---|---|---|---|---|
| 5F00N7H100000H | - | 1" | - | 8 |
| 5F00N7H100KEYH | con llave | 1" | - | 8 |
-
TRIDENT è l'esclusiva serie di raccordi a pressare per tubo multistrato con triplice utilizzo: ACQUA, GAS e RISCALDAMENTO. I raccordi sono utilizzabili in impianti di adduzione di acqua calda e fredda per usi sanitari o di riscaldamento/raffrescamento, in impianti di adduzione gas per usi domestici alimentati da rete di distribuzione, bombola o serbatori fissi di GPL e in ogni tipo di installazione idraulica (commerciale, domestica, industriale e agricola) e in linea di massima con fluidi non aggressivi.
I raccordi della serie 5G00 sono stati studiati e testati per essere utilizzati indifferentemente con i profili di pinzatura TH, H, U. La serie 5G00 è composta da raccordi a pressare per tubo multistrato con corpo in ottone e bussola in acciaio.
La geometria del raccordo consente un ottimo accoppiamento tra tubo e raccordo in seguito alla pressatura e le finestre sul portabussola permettono di verificare la corretta inserzione del tubo. Due O-Ring garantiscono la tenuta e l’affidabilità del prodotto nel tempo.
Essendo la tipologia di giunzione irreversibile [non smontabile]:
- per utilizzo acqua è possibile posizionare il raccordo sottotraccia, avendo cura di proteggerlo con materiali idonei (vedere attestato di conformità nr 0128/15)
- per utilizzo gas è possibile posizionare il raccordo sottotraccia, avendo cura di collocarlo in pozzetti ispezionabili.
-
APPLICAZIONI APPLICAZIONI T. min. T. max T.sistema Press.max ![]()
acqua potabile -20°C +120°C -20°C/+95°C 10 bar ![]()
acqua calda sanitaria -20°C +120°C -20°C/+95°C 10 bar ![]()
raffrescamento -20°C +120°C -20°C/+95°C 10 bar ![]()
radiatori -20°C +120°C -20°C/+95°C 10 bar ![]()
riscaldamento a pavimento -20°C +120°C -20°C/+95°C 10 bar ![]()
aria compressa -20°C +120°C -20°C/+95°C 10 bar ![]()
irrigazione -20°C +120°C -20°C/+95°C 10 bar ![]()
gas -20°C +70°C -20°C/+70°C 0.5 MOP ![]()
-20°C: solo con liquido antigelo glicole in % max del 30% -20°C: solo con liquido antigelo glicole in % max del 30% -20°C: solo con liquido antigelo glicole in % max del 30% -20°C: solo con liquido antigelo glicole in % max del 30% -20°C: solo con liquido antigelo glicole in % max del 30% -
- Triplice utilizzo: ACQUA, GAS, RISCALDAMENTO
- Multiprofilo
- Doppio O-Ring certificato acqua e gas
- Semplificazione nella gestione dei codici e riduzione del magazzino
- Maggiore sicurezza in cantiere (1 solo prodotto per acqua e gas)
- Bussola con stick colorato per individuazione immediata applicazioni e dimensioni
- Anello dielettrico con finestra di controllo della corretta posizione del tubo
- Materie prime impiegate di alta qualità [UBA LIST]
- Conforme alla normativa UNI 11344
- Rintracciabilità del prodotto garantita dal datario impresso sul corpo del raccordo
- Filetto conico ISO 7/1
- Ampia gamma [dal Ø 16 al Ø 32]
-
