Entdecken Sie Safe_Press



Eigenschaften


• Leckage vor dem Pressen „Unverpresst-Undicht“

•Profildesign für zusätzliche Systemsicherheit

•Vielfachwerkzeug «TH» «H» «U»

•Konisches Gewinde

•Kunststoff-Führungsring gegen elektrolytische Korrosion

•Kunststoffverbindung, verstärktes Nylon,bieten hohe Stoßfestigkeit auch bei niedrigen Temperaturen

•Bauteile aus hochwertigem Messing, konform den Anforderungen der positiven europäischen UBA-Liste

•Presshülse aus Edelstahl AISI 304L, glühbehandelt (1050°C)

•Gewährleistung einer gleichmäßigen Verformung der Hülse während des Pressvorgangs

Leckage vor dem Pressen „Unverpresst-Undicht“

Eine übergangene Verpressung ist sofort an der undichten Stelle auch bei geringstem Druck zu erkennen; Fazit, der Verarbeiter lokalisiert die
Leckage, um dann umgehend zu reagieren und Vorkehrungen zu treffen. Die Funktion “Unverpresst–Undicht“ garantiert somit mehr Sicherheit und Zeitersparnis
während der Installation.

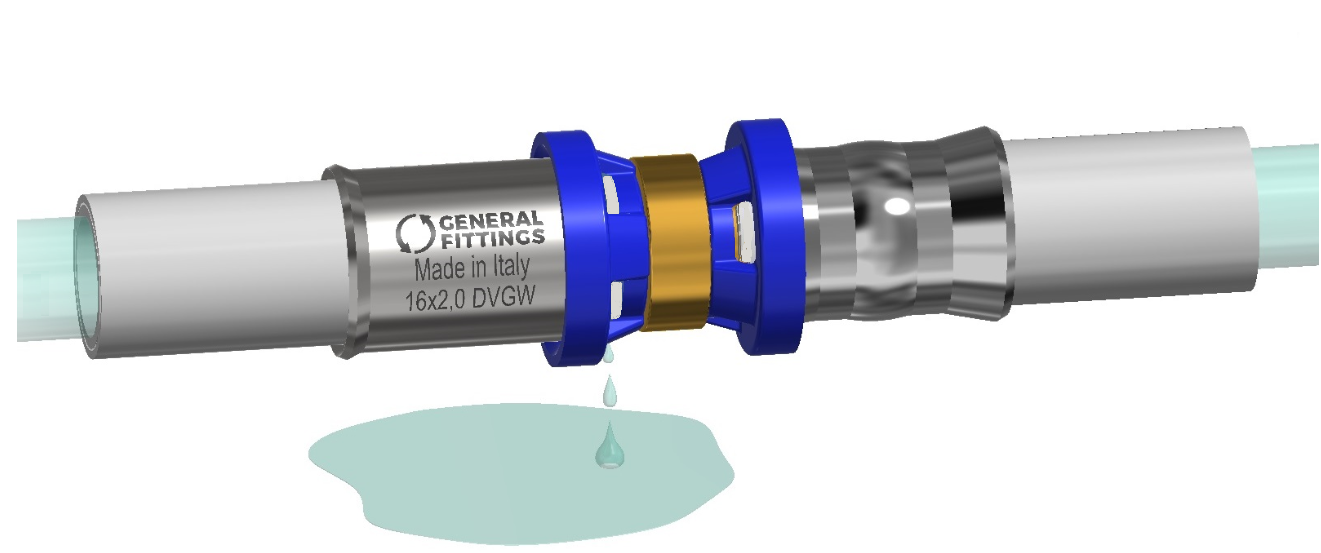

Unverpresster
Fitting

Bereits mit Beginn der Druckprüfung tritt eine
Leckage an der unverpressten Verbindung ein.
Die passgenaue Geometrie der Rohrführung, in
Verbindung mit einer exakten Bemaßung des
O-Rings, garantiert eine hohlraumlose Verpressung
und eine dauerhaft irreversible Dichtigkeit nach dem erfolgreich
durchgeführten Pressvorgang.




LBP sezionato.png

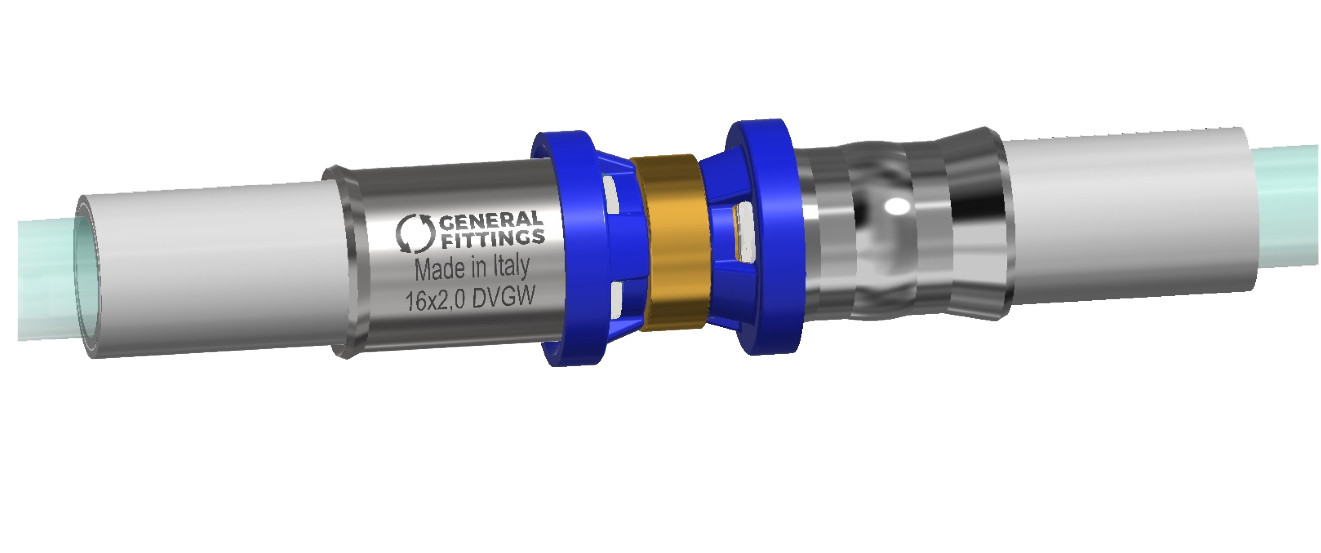

Fachmännisch verpresster
Fitting

Die Dichtigkeit der Verbindung ist beim
Durchfluss des Mediums voll gewährleistet.






Spezielles Design

 Das Fitting Profil ist in zwei verschiedene Abschnitte geteilt

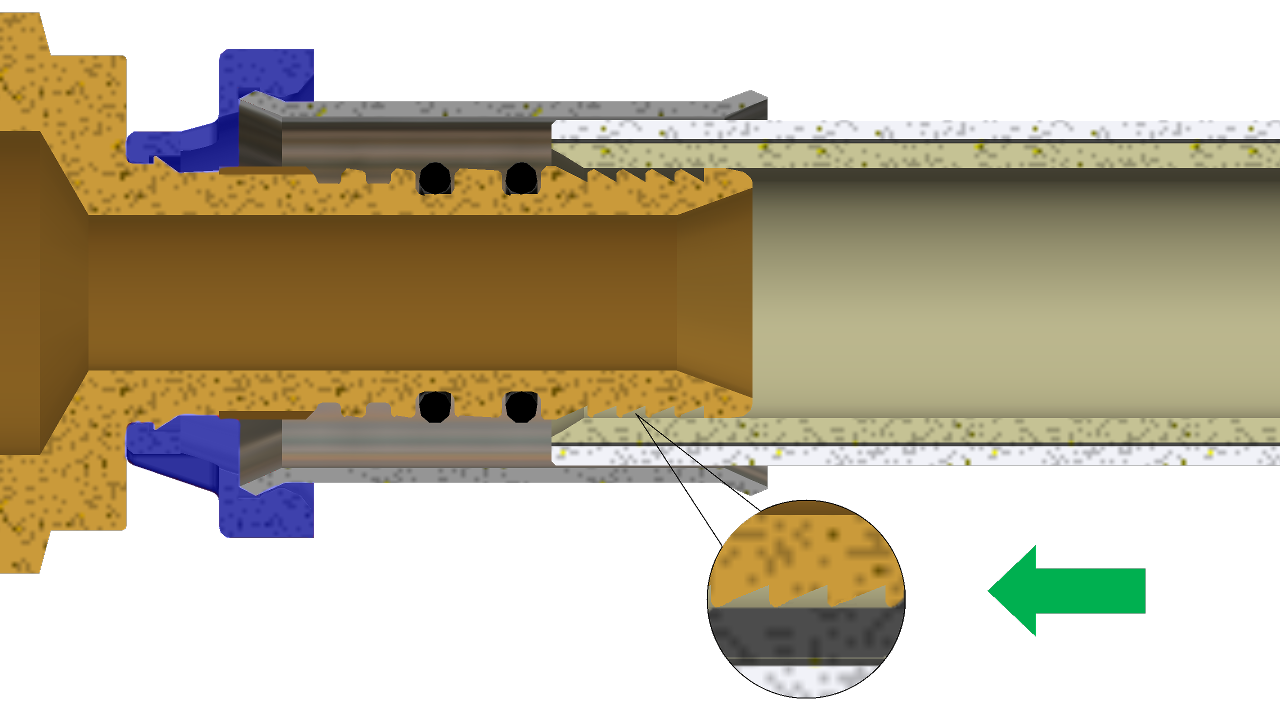

ANTERIORE

Der vordere ist so konzipiert, dass das Einführen des Fittings in das Rohr erleichtert wird (einfacher Druck).

Raccordo inserimento tubo_contrasto tubo.png



Die besondere Neigung der Riffelung erfüllt eine doppelte Funktion:
•Passgenaue Einführung des Fittings in das Rohr
•in die entgegengesetzte Richtung Blockierung, des Fittings gegen Druckstösse bzw. Drucküberschüsse.

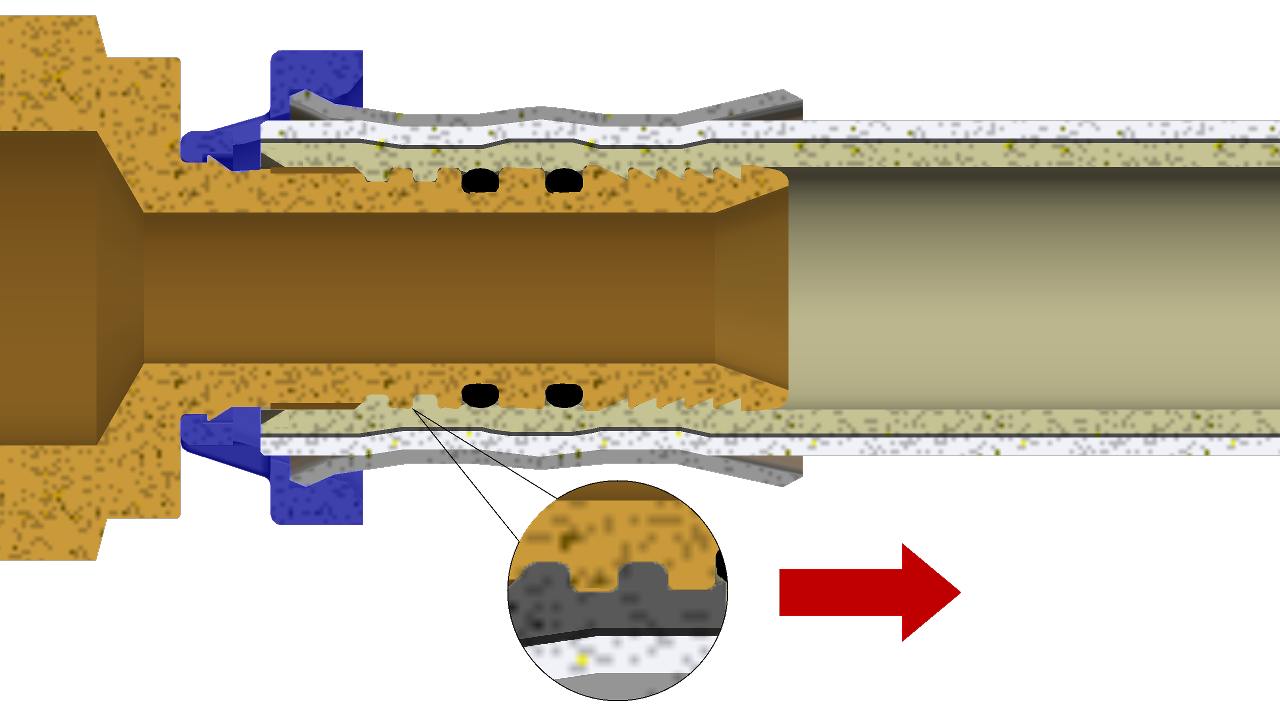

POSTERIORE

Der hintere Teil verfügt über spezielle Rillen, die die Dichtheit zwischen dem Kunststoffrohr und dem metallenen Fittingkörper und demzufolge
eine hohlraumlose Verpressung gewährleisten.

Raccordo montato_contrasto tubo.png
